GD2000系列變頻器是一款高性能矢量變頻機芯產品，可用來控制異步交流感應電機和永磁同步電機，滿足不同電機的工作模式。產品采用高性能DSP控制系統，并且強化產品的可靠性和環境的適應性以及客戶化和行業化的設計，功能更優化，應用更靈活，性能更穩定。

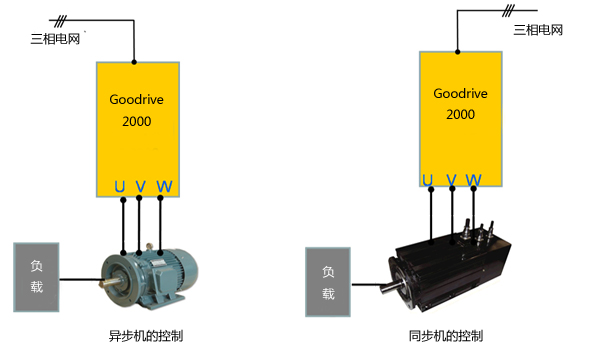

● 兼容同步電機和異步電機的控制；

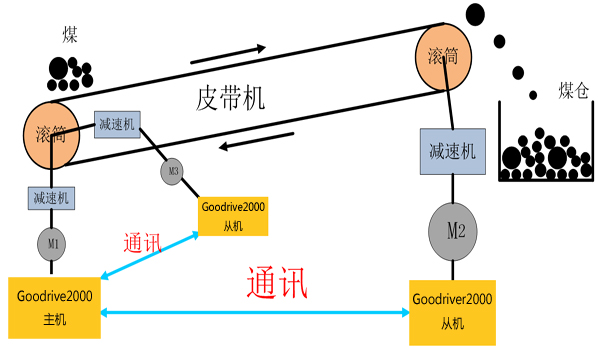

● 支撐多點電機驅動的主從同步控制；

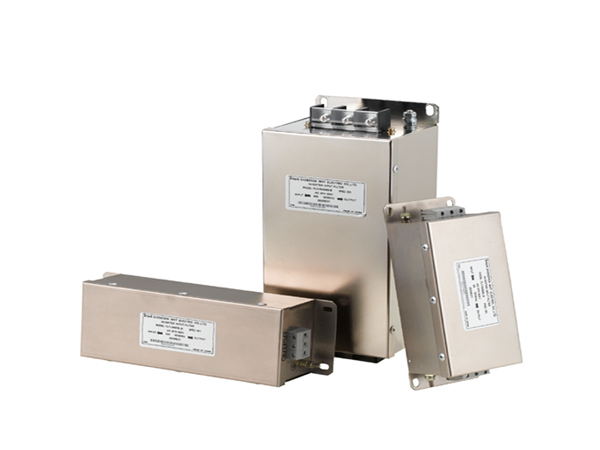

● 提供變頻器專用輸入、輸出濾波器。滿足行業特殊EMC要求；
● 支持Modbus,Profibus-DP, Ethernet, CAN通訊等多種通訊方式。
產品類型
GD2000-01系列
GD2000-11系列
功能描述
規格指標
輸入
額定輸入電壓(V)
AC 3PH 660V（-15%~+15%）
額定輸入頻率
50Hz/60Hz，允許范圍47~63Hz
額定輸入效率(%)
98%以上
額定輸入功率因素(%)
0.85以上
0.99以上
輸出
額定輸出電壓(V)
0~輸入電壓
輸出頻率
0~400Hz
運行控制特性
控制方式
V/F（擁有V/F分離功能），開環矢量
調速比
同步機：1:200（開環矢量）；異步機：1:20（開環矢量）
速度控制精度
閉環矢量：±0.1%最高速度；開環矢量：±0.5%最高速度
速度波動
±0.3%（開環矢量控制）
轉矩控制精度
10%（開環矢量控制）
起動轉矩
0.5Hz 150%（開環矢量控制）
過載能力
150%額定電流60s，180%額定電流10s，200%額定電流1s
重要功能
主從控制、多段速運行、簡易PLC、多種加減速時間切換、S曲線加減速、風扇運轉控制、節能運行、PID調節、MODBUS通信、下垂控制、轉矩控制、轉矩及速度控制模式切換等
保護功能
電機過熱保護、過載保護、過壓保護、欠壓保護、輸入缺相保護、輸出缺相保護、過流保護、過熱保護、過壓失速保護、過流失速保護、短路保護等多種保護功能
外圍接口
模擬輸入
1路（AI1、AI2）0~10V/0~20mA
模擬輸出
1路（AO1、AO2）-10~10V /-20~20mA
數字輸入
標配6路數字量輸入
標配3路繼電器輸出，觸電容量：3A/AC250V，1A/DC30V
通訊方式
標配485通訊（MODBUS協議），選配CAN、光纖、Profibus-DP
其他
鍵盤
標配LCD顯示，可兼容LED鍵盤
運行環境溫度
-10℃~+40℃，40℃以上需降額使用
相對濕度
5%~95%
存儲溫度
-40℃~+70℃
海拔高度
低于1000米，1000米以上降額使用，每升高100米降額1%
防護等級
IP00
