產品類型 | GD3000-01系列 | GD3000-11系列 |
功能描述 | 規格指標 |

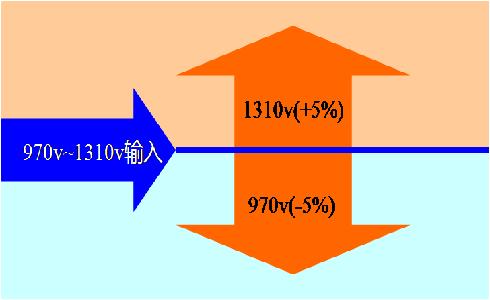

輸入 | 額定輸入電壓(V) | AC 3PH 970V~1310V |
額定輸入頻率 | 50Hz/60Hz，允許范圍47~63Hz |
額定輸入效率(%) | 98%以上 |
額定輸入功率因素(%) | 0.85以上 | 0.99以上 |
輸出 | 額定輸出電壓(V) | 0~輸入電壓 |
輸出頻率 | 0~400Hz |
運行控制特性 | 控制方式 | V/F（擁有V/F分離功能），開環矢量，閉環矢量 |
電機參數自學習 | 支持電機靜止自學習、旋轉自學習 |
調速范圍 | 閉環矢量：1:1000；開環矢量：1:100 |
速度控制精度 | 閉環矢量：±0.1%最高速度；開環矢量：±0.5%最高速度 |
速度波動 | ±0.3%（開環矢量控制）；±0.1%（閉環矢量控制） |
轉矩控制精度 | 10%（開環矢量控制）；5%（閉環矢量控制） |
起動轉矩 | 0.5Hz 150%（開環矢量控制）；零頻 180%（閉環矢量控制） |
過載能力 | 150%額定電流60s，180%額定電流10s，200%額定電流1s |
重要功能 | 主從控制、多段速運行、簡易PLC、多種加減速時間切換、S曲線加減速、風扇運轉控制、節能運行、PID調節、MODBUS通信、下垂控制、轉矩控制、轉矩及速度控制模式切換等 |
保護功能 | 電機過熱保護、過載保護、過壓保護、欠壓保護、輸入缺相保護、輸出缺相保護、過流保護、過熱保護、過壓失速保護、過流失速保護、短路保護等多種保護功能 |
外圍接口 | 模擬輸入 | 2路（AI1、AI2）0~10V/0~20mA，1路（AI3）-10~10V |
模擬輸出 | 2路（AO1、AO2）-10~10V /-20~20mA |
數字輸入 | 標配6路數字量輸入 |
數字輸出 | 標配1路開路集電極輸出 |
標配2路繼電器輸出，觸電容量：3A/AC250V，1A/DC30V |
通訊方式 | 標配485通訊（MODBUS協議），選配CAN、光纖、Profibus-DP |
其他 | 鍵盤 | 標配LCD顯示，可兼容LED鍵盤 |
運行環境溫度 | -10℃~+40℃，40℃以上需降額使用 |
相對濕度 | 5%~95% |
存儲溫度 | -40℃~+70℃ |
海拔高度 | 低于1000米，1000米以上降額使用，每升高100米降額1% |
防護等級 | IP00、IP20、IP54 |
